超聲波探傷檢測中常見八大缺陷的波形特征

發布時間：2019-07-26  點擊次數：人次  分享：

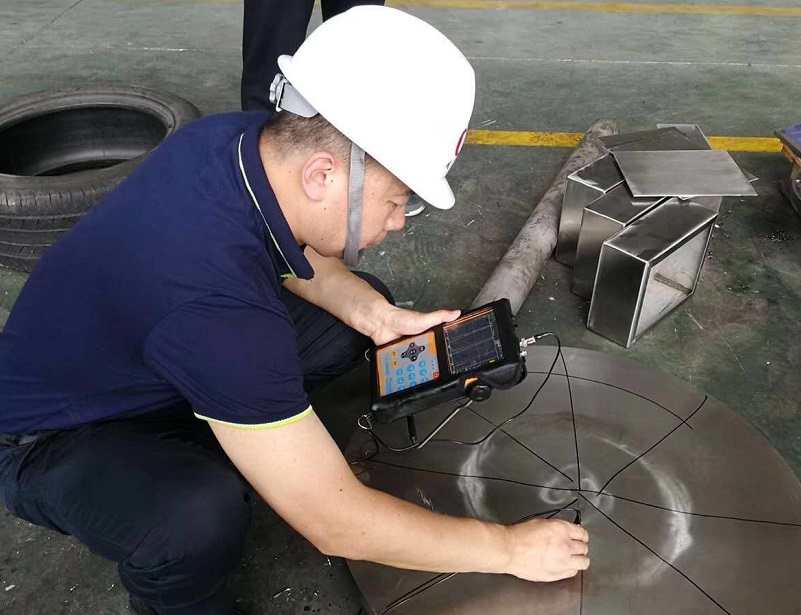

        超聲波探傷是無損檢測中的常用探傷方法，今天我們來聊一聊超聲波探傷儀在檢測工件時，最常初見的 八大缺陷波形特征：

白點

缺陷波為林狀波，波峰清晰，尖銳有力，傷波出現位置與缺陷分布相對應，探頭移動時傷波切換，變化不快，降低超聲波探傷靈敏度時，傷波下降較底波慢。白點對底波反射次數影響較大，底波 1~2 次甚至消失。提高靈敏度時，底波次數無明顯增加。圓周各處探傷波形均相類似?？v向探傷時，傷波不會延續到鍛坯的端頭。

內裂紋

1、橫向內裂紋 軸類工件中的橫向內裂紋直探頭探傷，聲速平行于裂紋時，既無底波又無傷波，提高靈敏度后出現一系列小傷波，當探頭從裂紋處移開，則底波多次反射恢復正常。斜探頭軸向移動探傷和直探頭縱向貫穿入射，都出現典型的裂紋波形即波形反射強烈，波底較寬，波峰分枝，成束狀。斜探頭移向裂紋時傷波向始波移動，反之，向遠離始波方向移動。

2、中心鍛造裂紋 傷波為心部的強脈沖，圓周方向移動探頭時傷波幅度變化較大，時強時弱，底波次數很少或者底波消失。

3、縱向內裂紋 軸類鍛件中的縱向內裂，直探頭圓周探傷，聲束平行于裂紋時，既無底波也無傷波，當探頭轉動 90°時反射波最強，呈現裂紋波形，有時會出現裂紋的二次反射，一般無底波。底波與傷波出現特殊的變化規律

縮孔

傷波反射強烈，波底寬大，成束狀，在主傷波附近常伴有小傷波，對底波影響嚴重，常使底波消失，圓周各處傷波基本類似，縮孔常出現在冒口端或熱節處。

縮孔殘余

傷波幅度強，出現在工件心部，沿軸向探傷時傷波具有連續性，由于縮孔鍛造變形，圓周各處傷波幅度差別較大，缺陷使底波嚴重衰減，甚至消失。

夾雜物

1、單個夾渣 單個夾渣傷波為單一脈沖或伴有小傷波的單個脈沖，波峰園鈍不清晰，傷波幅度雖高，但對底波及其反射次數影響不大。

2、分散性?shī)A雜物 分散性?shī)A雜物，傷波為多個，有時呈現林狀波，但波頂園鈍不清晰，波形分枝，傷波較高，但對底波及底波多次反射次數影響較小。移動探頭時，傷波變化比白點為快。

疏松

鍛件中的疏松，在低靈敏度時傷波很低或無傷波，提高靈敏度后才呈現典型的疏松波形，中心疏松多出現心部，一般疏松出現始波與底波之間。疏松對底波有一定影響但影響不大，隨著靈敏度提高，底波次數有明顯增加。鑄件中的疏松對聲波有顯著的吸收和散射作用，常使底波顯著減少，甚至使底波消失，嚴重的疏松既無底波又無傷波，探頭移動時會出現波峰很低的蠕動波形。

偏析

1、錠型偏析 錠型偏析在通常探傷靈敏度常常無傷波，提高靈敏度后才有環狀分布的傷波出現，它對底波反射次數無明顯影響，隨著探傷靈敏度提高，底波次數明顯增加。

2、點狀偏析 點狀偏析的聲學反射特性較好，波形界于草狀之間，傷波出現位置與偏析點的分布有關。

晶粒粗大

晶粒粗的波形是典型草狀波傷波叢集，如密生草狀，傷波模糊不清晰，波與波之間難于分辨，移動探頭時傷波跳動迅速，通常探傷靈敏度，底波次數很少，一般 1~2 次，無傷波，提高靈敏度后底波次數無明顯增多，在一次底波前出現草狀波，改換低頻率探傷，底波次數明顯增多或恢復正常，一般不再出現草狀波。
